ЛЁГКИЕ ТАНКИ
ТАНКИ
СССР
ХТ-134
Оператор/производитель……………………СССР;
Вес ……………. 11,5 тонн;
Экипаж……………3 человека;
Класс танка………..легкий/огнеметный;
Год разработки/создания………..1940;
Разработка КБ…………№174;
Серийное производство………….нет, создано 2 единицы;
Размеры танка:
- Ширина корпуса…………2440 мм;
- Длина корпуса………………4620 мм;
- Высота……………………..2330 мм;
- Дорожный просвет…………..380 мм;
Броня:
- Тип брони……………….катанная, экранированная;
- Лоб корпуса ………….. 15+30 мм;
- Корпус борт……………….15+30 мм;
- Корпус дно………………..6 мм;
- Корпус крыша…………10мм;
- Башня лоб…………………….15+30 мм;
- Корпус корма……………..15 мм;
Вооружение:
- 1х45 мм танковая пушка 20к (нарезной ствол, 46 калибров длиной);
- Прицел…………ТОС-1;
- Дополнительное вооружение………..огнемет пневматический КС-25, 1х7,62-мм пулемет ДТ;
Подвижность танка;
Двигатель……………..ГАЗ-Т-26 (мощностью 95 л.с.);
Дальность хода………. 170 км;
Максимальная скорость……….30 км/час;
Подвеска……….сблокированная по 4 на тележку, на листовых рессорах;
БТ-5
Экипаж, чел.: 3
Годы производства: 1933—1934
Годы эксплуатации: 1933—1945
Количество выпущенных, шт.: 1884
Компоновочная схема: классическая
Вес БТ-5
- 11,5 тонн
Размеры БТ-5
- Длина корпуса, мм: 5580
- Ширина корпуса, мм: 2230
- Высота, мм: 2230
- Клиренс, мм: 350
Броня БТ-5
- Лоб корпуса, мм/град.: 13
- Борт корпуса, мм/град.: 13
- Корма корпуса, мм/град.: 10
- Днище, мм: 6
- Крыша корпуса, мм: 10
- Лоб башни, мм/град.: 13
- Маска орудия, мм/град.: 13
- Борт башни, мм/град.: 13
- Корма башни, мм/град.: 13
- Крыша башни, мм: 10
Вооружение БТ-5
- Калибр и марка пушки: 45-мм 20-К обр. 1937 г.
- Тип пушки: нарезная
- Длина ствола, калибров: 46
- Боекомплект пушки: 115
- Прицелы: телескопический ТОП обр. 1930 г, перископический ПТ-1 обр. 1932 г.
- Пулемёты: 1 × 7,62-мм ДТ
Двигатель БТ-5
- Тип двигателя: V-образный 12-цилиндровый карбюраторный жидкостного охлаждения М-5
- Мощность двигателя, л. с.: 400
Скорость БТ-5
- Скорость по шоссе, км/ч: 52 на гусеницах, 72 на колёсах
- Запас хода по шоссе, км: 150 на гусеницах, 200 на колёсах
- Удельная мощность, л. с./т: 34,8
- Колёсная формула: 8 × 2 / 2
- Тип подвески: подвеска Кристи
- Удельное давление на грунт, кг/см²: 0,65 на гусеницах, 5,65 на колёсах
- Преодолеваемый подъём, град.: 37
- Преодолеваемая стенка, м: 0,55
- Преодолеваемый ров, м: 2
- Преодолеваемый брод, м: 0,9
БТ-СВ-2 "Черепаха"
Боевая масса – 25 тонн;
Экипаж – 4 человека;
Длина корпуса – 5620 мм;
Ширина корпуса – 2800 мм;
Высота – 2175 мм;
Клиренс – 380 мм;
Вооружение:
Калибр пушки – 45 мм;
Пулемёт – ДТ калибра 7,62-мм;
Двигатель:
Марка – М-17Т;
Мощность двигателя – 500 л. с.;
Скорость по шоссе – 51,9 км/ч;
Скорость по пересечённой местности – 22 км/ч;
Запас хода по шоссе – 120 км;
Запас хода по пересечённой местности – 110 км;
Преодолеваемый подъём – 32 градуса;
Преодолеваемая стенка – 900 мм;
Преодолеваемый ров – 1650 мм;
Преодолеваемый брод – 1200 мм
БТ-2
Боевая масса, т 11,3
Экипаж, чел. 2
Габаритные размеры, мм:
Длина, мм 5350
Ширина, мм 2230
Высота, мм 2160
Клиренс, мм 350
Броня, мм: 6-13
Лоб корпуса 13
Борт корпуса 13
Башня 13
Корма, крыша 10
Днище 6
Скорость (по шоссе) на колесах, км/ч: 72
Скорость (по шоссе) на гусеницах, км/ч: 52
Запас хода (по шоссе) на колесах, км: 200
Запас хода (по шоссе) на гусеницах, км: 120
Удельное давление на грунт на колесах, кг/см2: 5,4
Удельное давление на грунт на гусеницах, кг/см2: 0,64
Подъем, град. 42
Высота стенки, м 0,55
Ширина рва, м 2,0
Глубина брода, м 0,9

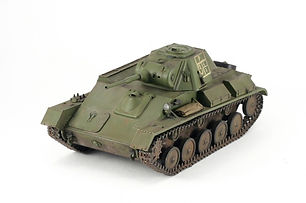

Т-70
Боевая масса, т: 9,2
Экипаж, чел.: 2
Габаритные размеры, мм:
длина: 4285
ширина: 2420
высота: 2035
клиренс: 300
Вооружение: 1 х 45-мм пушка 20К и 1 х 7,62-мм пулемет ДТ
Бронирование, мм:
лоб корпуса (верх): 35 мм
лоб корпуса (низ): 45 мм
борт корпуса: 15 мм
корма корпуса: 25 мм
башня: 35 мм
крыша: 10 мм
днище: 10 мм
Двигатель: 2 х ГАЗ-202, бензиновые, 6-цилиндровые, жидкостного охлаждения, суммарной мощностью 140 л. с.
Скорость макс, км/ч: 45
Запас хода, км: 250
Т-60
Экипаж, чел.: 2
Производитель: Горьковский автомобильный завод
Количество выпущенных, шт.: 5920
Вес Т-60
- 5,8—6,4 тонн
Размеры Т-60
- Длина корпуса, мм: 4100
- Ширина корпуса, мм: 2392
- Высота, мм: 1750
- Клиренс, мм: 300
Броня Т-60
- Тип брони: гомогенная катаная высокой твёрдости
- Лоб корпуса (верх), мм/град.: 15/70°[1] и 35/16°
- Лоб корпуса (середина), мм/град.: 35/−28°
- Лоб корпуса (низ), мм/град.: 30/−76°
- Борт корпуса, мм/град.: 15/0°
- Корма корпуса (верх), мм/град.: 10/76°
- Корма корпуса (низ), мм/град.: 25/−14°
- Днище, мм: 10
- Крыша корпуса, мм: 13
- Маска орудия, мм/град.: 20
- Борт башни, мм/град.: 25—35/25°
- Крыша башни, мм: 10
Вооружение Т-60
- Калибр и марка пушки: 20-мм ТНШ или ШВАК
- Длина ствола, калибров: 82,4
- Боекомплект пушки: 750
- Прицелы: ТМФП-1, механический
- Пулемёты: 1 × 7,62-мм ДТ
Двигатель Т-60
- Тип двигателя: ГАЗ-202
- Мощность двигателя, л. с.: 70
Скорость Т-60
- Скорость по шоссе, км/ч: 42
- Скорость по пересечённой местности, км/ч: 20—25
- Запас хода по шоссе, км: 410—450
- Удельная мощность, л. с./т: 10,7—12,0
- Тип подвески: торсионная индивидуальная
- Удельное давление на грунт, кг/см²: 0,53—0,63
- Преодолеваемый подъём, град.: 34°
- Преодолеваемая стенка, м: 0,6
- Преодолеваемый ров, м: 1,7
- Преодолеваемый брод, м: 0,9
Т-50
Экипаж, чел.: 4
Разработчик: ОКМО
Компоновочная схема: классическая
Количество выпущенных, шт.: 75 серийных танков и два опытных образца
Вес танка Т-50
- 13,8 тонн
Размеры танка Т-50
- Длина корпуса, мм: 5200
- Ширина корпуса, мм: 2470
- Высота, мм: 2165
- Клиренс, мм: 350
Броня танка Т-50
- Тип брони: стальная цементованная, высокой твёрдости
- Лоб корпуса (верх), мм/град.: 37/50°
- Лоб корпуса (низ), мм/град.: 45/225°
- Борт корпуса (верх), мм/град.: 37/40°
- Борт корпуса (низ), мм/град.: 37/90°
- Корма корпуса (верх), мм/град.: 25/63°
- Корма корпуса (низ), мм/град.: 37/10°
- Днище, мм: 12—15
- Крыша корпуса, мм: 15
- Лоб башни, мм/град.: 37/65—85°
- Маска орудия, мм/град.: 37
- Борт башни, мм/град.: 37/20°
- Корма башни, мм/град.: 15/15°
Вооружение танка Т-50
- Калибр и марка пушки: 45-мм 20-К
- Длина ствола, калибров: 46
- Боекомплект пушки: 150
- Прицелы: ТОС и ПТ-1
- Пулемёты: 2 × 7,62-мм ДТ
Двигатель танка Т-50
- Тип двигателя: дизельный жидкостного охлаждения В-4
- Мощность двигателя, л. с.: 300
Скорость танка Т-50
- Скорость по шоссе, км/ч: 60
- Скорость по пересечённой местности, км/ч: 40
- Запас хода по шоссе, км: 344
- Запас хода по пересечённой местности, км: 280
- Удельная мощность, л. с./т: 21,7
- Тип подвески: торсионная
- Удельное давление на грунт, кг/см²: 0,56
- Преодолеваемый подъём, град.: 40°
- Преодолеваемая стенка, м: 0,7
- Преодолеваемый ров, м: 2,2
- Преодолеваемый брод, м: 1,1
Т-43
Производитель………………..завод №183 г.Харьков;
Оператор ……………………СССР;
Год создания…………………1942;
Годы производства…………..1942-1943;
Вес танка……………………..34,1 тонна;
Экипаж……………………4 человека;
Кол-во выпущенных……………3 единицы;
Размеры танка:
Высота…………..2580 мм;
Ширина корпуса………..3000 мм;
Длина с пушкой вперед…………8100 мм;
Длина корпуса……………..6900 мм;
Дорожный просвет………….450 мм:
Толщина бронирования:
Лоб корпуса………………….75 мм;
Борт корпуса……………..60 мм;
Дно…………………20 мм;
Корма корпус………60 мм;
Вооружение………пушка Ф-34/м (76-мм), один 7,62-мм пулемет ДТ;
Прицел……………..ОП-1;
Доп.вооружение……………….2 ед. ДТ в лобовой части и два пулемета
Подвеска танка……………….торсионная индивидуальная, поддерживающие и опорные катки;
Двигатель……………..В-2-34 (мощностью 500 л.с.);
Максимальная скорость………….51 км/час;
Скорость по пересеченке…………..25 км/час;
Дальность хода по шоссе…………..280 км;
Дальность хода по пересеченке………240 км;
Т-41
Оператор/производитель……………………СССР;
Вес ……………. 2,95 тонн;
Экипаж……………2 человека;
Класс танка………..легкий/плавающий;
Год разработки/создания………..1932;
Разработка КБ…………ВАТО;
Серийное производство………….нет, 12 танков;
Размеры танка:
- Ширина корпуса…………1950 мм;
- Длина корпуса………………3730 мм;
- Высота……………………..1840 мм;
- Дорожный просвет…………..285 мм;
Броня:
- Тип брони……………….катанная;
- Лоб корпуса ………….. 9 мм;
- Корпус борт……………….9 мм;
- Корпус дно………………..6 мм;
- Корпус крыша…………6 мм;
- Башня лоб…………………….9 мм;
- Башня борт……………..9 мм;
- Башня корма…….9 мм;
- Башня крыша……………..9 мм;
Вооружение:
- 1х7,62-мм пулемет ДТ (боекомплект 2142 патрона);
- Прицел……………механический;
Подвижность танка;
Двигатель…………….. автомобильный ГАЗ-АА (мощностью 40 л.с.);
Дальность хода………. 1200 км;
Максимальная скорость……….40 км/час по суше и 4 км/час по воде;
Т-40
Экипаж, чел.: 2
Количество выпущенных, шт.: 930
Вес танка Т-40
- 5,5 тонн
Размеры танка Т-40
- Длина корпуса, мм: 4110
- Ширина корпуса, мм: 2330
- Высота, мм: 1905
- Клиренс, мм: 300
Броня танка Т-40
- Тип брони: цементированная катаная высокой твёрдости
- Лоб корпуса (верх), мм/град.: 15—20/10°
- Лоб корпуса (низ), мм/град.: 13—15/−30°
- Борт корпуса (верх), мм/град.: 13—15/25°
- Борт корпуса (низ), мм/град.: 13—15/0°
- Корма корпуса (верх), мм/град.: 13/35°
- Корма корпуса (низ), мм/град.: 13/−30°
- Днище, мм: 5
- Крыша корпуса, мм: 5
- Маска орудия, мм/град.: 10—20
- Борт башни, мм/град.: 15—20/25°
- Крыша башни, мм: 5
Вооружение танка Т-40
- Прицелы: ТМФП-1
- Пулемёты: 1 × 12,7-мм ДШК, 1 × 7,62-мм ДТ
Двигатель танка Т-40
- Тип двигателя: рядный 4-тактный 6-цилиндровый карбюраторный
- Мощность двигателя, л. с.: 85
Скорость танка Т-40
- Скорость по шоссе, км/ч: 44
- Скорость по пересечённой местности, км/ч: 20—25
- Запас хода по шоссе, км: 300
- Запас хода по пересечённой местности, км: 120—150
- Удельная мощность, л. с./т: 15,5
- Тип подвески: торсионная индивидуальная
- Удельное давление на грунт, кг/см²: 0,46
- Преодолеваемый подъём, град.: 34°
- Преодолеваемая стенка, м: 0,7
- Преодолеваемый ров, м: 1,7
- Преодолеваемый брод, м: плавает (1,0)
◄
1 / 2
►
СРЕДНИЕ ТАНКИ
Т-43
Габаритные размеры: длина — 3,8 м, ширина — 1,9 м, высота — 2,3 м.
Бронирование: лоб корпуса — до 30 мм, лоб рубки — 25 мм, борта — 10-13 мм.
Масса — около 8,5 т.
Мощность двигателя — 58 л.с.
Максимальная скорость — 15-20 км/ч (по шоссе), до 9 км/ч по пересеченной местности.
Запас хода — до 120 км (по шоссе).
Вооружение — 45-мм пушка 20К, один 7,62-мм пулемет ДТ.
Экипаж — 2 человека.
Т-34-76
Компоновочная схема танка…………………….классическая;
Экипаж танка……………………………………..4 человека (механик-водитель, командир, заряжающий, радист-стрелок из пулемета);
Боевой вес танка………………….начальный 25,6 тонн – конечный 32 тонны;
Размеры
Дорожный просвет………………..400 мм;
Ширина корпуса…………………...3000 мм;
Длина танка (вперед с пушкой)……5964 мм;
Длина корпуса танка……………….5920 мм;
Бронирование танка Т-34-76:
Корпус:
Лоб (низ)…………….45 мм, угол наклона 53 град;
Лоб (верх)……………45 мм, угол наклона 60 град;
Борт (верх)…………..40 мм, угол наклона 40 град;
Борт (низ)……………45 мм, угол наклона 0 град;
Крыша корпуса…...…16-20 мм;
Корма (низ)………….40 мм, угол наклона 45 град;
Корма (верх) ………..40 мм, угол наклона 47 град;
Дно…………………...13-16 мм;
Башня танка:
Маска пушки…………..40 мм;
Лоб……………………..45 мм;
Борт…………………….45 мм, угол наклона 30 град;
Корма…………………..45 мм, угол наклона 30 град;
Крыша…………………..15 мм, угол наклона 84 град.
Вооружение танка Т-34-76:
Марка орудия и калибр:
- 76-мм пушка Л-11 обр.1938-1939 года;
- 76-мм пушка Ф-34 обр. 1940 года;
Углы вертикальной наводки………….от -5 до +25 град.;
Длина ствола пушки:
- Л-11 – 30,5 калибров;
- Ф-34 – 41,5 калибров;
Боекомплект………….77 снарядов;
Пулеметы……………….два 7,62-мм пулемета ДТ;
Пушечные прицелы:
- ТОД-6 (телескопический) образца 1940 года;
- ПТ-6 (перископический) образца 1940 года;
Технические характеристики танка Т-34-76;
Подвеска……….торсионная (Кристи);
Дальность хода:
- Пересеченная местность……………230 км;
- Шоссе………………………………..300 км;
Скорость передвижения:
- Пересеченная местность………………25 км/час;
- Шоссе…………………………………...54 км/час;
Двигатель…………….дизельный,V-образный, жидкостного охлаждения, 12-цилиндровый, мощностью 500 л.с.;
Давление на грунт (удельное)………………0,62 кг/кв.см;
Преодолеваемый брод…………………1,3 м;
Преодолеваемый ров……………………3,4 м;
Преодолеваемая стенка………………..0,75 м;
Преодолеваемый подъем………………36 град;
Т-34-57
Год разработки..............1940 г.
Год производства................. 1941-1942 г.
Боевая масса..................26.8 тонн
Длинна................... 5.92 мм
Ширина............................. 3 мм
Высота..................... 2.4 мм
Скорость...................... 54 кмч
Запас хода....................300 км
Радио..................... 71-TK
Броня
a. Лоб: 45 мм
b. Борт:: 45 мм
c. Корма: 40 мм
d. Рубка: 45 мм
e. Корпус: (верх) 16 мм
f. Корпус: (низ) 16 мм
g. Крыша/Днище: 13/16 мм
Экипаж......................... 4 чел.
Вооружение....................... 1 - 57мм. пушка ЗИС, 2- 7,62-мм пулемета ДТ;
Т-28
Экипаж, чел.: 6
Производитель: Кировский завод
Компоновочная схема: классическая, трёхбашенная
Годы производства: 1933—1940
Годы эксплуатации: 1933—1944 (в СССР), 1940—1951 (в Финляндии)
Количество выпущенных, шт.: 503
Вес танка Т-28
- 25,4 тонн
Размеры танка Т-28
- Длина корпуса, мм: 7370
- Ширина корпуса, мм: 2870
- Высота, мм: 2625
- Клиренс, мм: 500
Броня танка Т-28
- Тип брони: стальная катаная гомогенная
- Лоб корпуса (верх), мм/град.: 30
- Лоб корпуса (середина), мм/град.: 15
- Лоб корпуса (низ), мм/град.: 30
- Борт корпуса, мм/град.: 20+10
- Корма корпуса, мм/град.: 18—20
- Днище, мм: 15—18
- Крыша корпуса, мм: 10
- Лоб башни, мм/град.: 20
- Маска орудия, мм/град.: 20
- Борт башни, мм/град.: 20
- Корма башни, мм/град.: 20
- Крыша башни, мм: 10—15
Вооружение танка Т-28
- Калибр и марка пушки: 76,2-мм КТ-28 обр. 1927/32 годов / 76,2-мм Л-10 (с 1939 года)
- Тип пушки: танковая
- Длина ствола, калибров: 16,5 (КТ-28) / 26 (Л-10)
- Боекомплект пушки: 69
- Прицелы: телескопический ТОП обр. 1930 года, перископический ПТ-1 обр. 1932 года
- Пулемёты: 4—5 × 7,62-мм ДТ
Двигатель танка Т-28
- Тип двигателя: V-образный 12-цилиндровый карбюраторный жидкостного охлаждения М-17Т
- Мощность двигателя, л. с.: 450
Скорость танка Т-28
- Скорость по шоссе, км/ч: 42
- Скорость по пересечённой местности, км/ч: 20—25
- Запас хода по шоссе, км: 180—190
- Запас хода по пересечённой местности, км: 120—140
- Удельная мощность, л. с./т: 17,7
- Тип подвески: полностью сблокированная, на вертикальных пружинах
- Удельное давление на грунт, кг/см²: 0,62
- Преодолеваемый подъём, град.: 37°
- Преодолеваемая стенка, м: 1,0
- Преодолеваемый ров, м: 3,5
- Преодолеваемый брод, м: 1,0
ТЯЖЁЛЫЕ ТАНКИ
ИС-3
Экипаж, чел.: 4
Разработчик: КБ ЧТЗ
Годы производства: 1945—1946
Годы эксплуатации: 1945—1969
Количество выпущенных, шт.: 1555
Компоновочная схема: классическая
Основные операторы: СССР, КНДР, Египет
Вес ИС-3
- 49 тонн
Размеры ИС-3
- Длина корпуса, мм: 6900
- Длина с пушкой вперёд, мм: 9850
- Ширина корпуса, мм: 3150
- Высота, мм: 2450
- Клиренс, мм: 450
Броня ИС-3
- Тип брони: Стальная литая и катаная
- Лоб корпуса (верх), мм/град.: 110 / 72°
- Лоб корпуса (середина), мм/град.: 110 / 55°+43° (Двойной наклон)[1]
- Лоб корпуса (низ), мм/град.: 110 / 63°
- Борт корпуса (верх), мм/град.: 90 / 60° +30 / 30°
- Борт корпуса (низ), мм/град.: 90 / 0..60°
- Корма корпуса (верх), мм/град.: 60 / 48°
- Корма корпуса (низ), мм/град.: 60 / 41°
- Днище, мм: 20
- Крыша корпуса, мм: 20
- Лоб башни, мм/град.: 250
- Маска орудия, мм/град.: 250
- Борт башни, мм/град.: 110…220 / 0…60°
- Корма башни, мм/град.: 110…220 / 0…60°
- Крыша башни, мм: 20 / 82…90°
Вооружение ИС-3
- Калибр и марка пушки: 122-мм Д-25Т обр. 1943 г.
- Тип пушки: нарезная танковая пушка
- Длина ствола, калибров: 48
- Боекомплект пушки: 28
- Углы ВН, град.: —3…+20°
- Углы ГН, град.: 360°
- Дальность стрельбы, км: около 15
- Прицелы: телескопический шарнирный ТШ-17, панорама Герца, боковой уровень
- Пулемёты: 1 × 12,7-мм ДШК, 1 × 7,62-мм ДТМ
Двигатель ИС-3
- Тип двигателя: В-11-ИС3
- Мощность двигателя, л. с.: 520
Скорость ИС-3
- Скорость по шоссе, км/ч: 40
- Скорость по пересечённой местности, км/ч: 16 по целине
- Запас хода по шоссе, км: 315
- Запас хода по пересечённой местности, км: 150 по целине
- Удельная мощность, л. с./т: 11,2
- Тип подвески: индивидуальная торсионная
- Удельное давление на грунт, кг/см²: 0,85…0,87
- Преодолеваемый подъём, град.: 32
- Преодолеваемая стенка, м: 1,0
- Преодолеваемый ров, м: 2,5
- Преодолеваемый брод, м: 1,4
ИС-2
Экипаж, чел.: 4
Годы производства: 1943—1945
Годы эксплуатации: 1944—1995
Количество выпущенных, шт.: 3395
Компоновочная схема: классическая
Вес ИС-2
- 46 тонн
Размеры ИС-2
- Длина корпуса, мм: 6770
- Длина с пушкой вперёд, мм: 9830
- Ширина корпуса, мм: 3070
- Высота, мм: 2630
- Клиренс, мм: 420
Броня ИС-2
- Тип брони: катаная высокой твёрдости, литая средней твёрдости
- Лоб корпуса (верх), мм/град.: 120 / 60°
- Лоб корпуса (низ), мм/град.: 100 / −30°
- Борт корпуса (верх), мм/град.: 90-120 / 15°
- Борт корпуса (низ), мм/град.: 90 / 0°
- Корма корпуса (верх), мм/град.: 60 / 49°
- Корма корпуса (низ), мм/град.: 60 / −41°
- Днище, мм: 20
- Крыша корпуса, мм: 30
- Лоб башни, мм/град.: 100
- Маска орудия, мм/град.: 100
- Борт башни, мм/град.: 100 / 20°
- Корма башни, мм/град.: 100 / 30°
- Крыша башни, мм: 30
Вооружение ИС-2
- Калибр и марка пушки: 122-мм Д-25Т
- Тип пушки: нарезная танковая пушка
- Длина ствола, калибров: 48
- Боекомплект пушки: 28
- Дальность стрельбы, км: ~ 4
- Прицелы: ТШ-17
- Пулемёты: 3 × 7,62-мм ДТ, 1 × 12,7-мм ДШК (начиная с 1944 г.)
Двигатель ИС-2
- Тип двигателя: V‑образный 4‑тактный 12‑цилиндровый дизель В‑2ИС
- Мощность двигателя, л. с.: 520
Скорость ИС-2
- Скорость по шоссе, км/ч: 37
- Скорость по пересечённой местности, км/ч: 10—15
- Запас хода по шоссе, км: 240
- Запас хода по пересечённой местности, км: 160
- Удельная мощность, л. с./т: 11,3
- Тип подвески: торсионная индивидуальная
- Удельное давление на грунт, кг/см²: 0,8
- Преодолеваемый подъём, град.: 36°
- Преодолеваемая стенка, м: 1
- Преодолеваемый ров, м: 2,5
- Преодолеваемый брод, м: 1,3
КВ-8
Экипаж, чел.: 5
Количество выпущенных, шт.:102 (137-139 вместе с КВ-8С)
Размеры:
Длина корпуса, мм:6675
Ширина, мм: 3320
Высота, мм: 2710
Клиренс, мм: 450
Бронирование:
Тип брони: катаная
Лоб корпуса (верх), мм/град.: 75
Лоб корпуса (середина), мм/град.: 40
Лоб корпуса (низ), мм/град.: 75
Борт корпуса, мм/град.: 75-60
Корма корпуса (верх), мм/град.: 70
Корма корпуса (низ), мм/град.:
60
Днище, мм: 30-40
Крыша корпуса, мм: 30-40
Лоб башни, мм/град.: 75
Маска орудия, мм/град.: 90
Борт башни, мм/град.: 75
Корма башни, мм/град.: 75
Вооружение:
Калибр и марка пушки: 45-мм пушка 20К образца 1932/38 года
Боекомплект пушки: 88
Прицелы: телескопический ТОД-6, перископический ПТ-6
Другое вооружение: огнемёт АТО-41
Подвижность:
Тип двигателя: дизель В-2К
Мощность двигателя, л. с.: 500
Скорость по шоссе, км/ч: 35
Запас хода по шоссе, км: 150-250
Запас хода по пересечённой местности, км: 90-180
Удельная мощность, л. с./т: 11,6
Тип подвески: индивидуальная торсионная
Удельное давление на грунт, кг/см²: 0.77
КВ-7
Длина: 6,75 м
ширина: 3,25 м
высота: 2,41 м
Масса: 46,8 т
Экипаж: 5 чел
Клиренс (дорожный просвет): 450 мм
Ширина трака: 660 мм
Бронирование:
Вертикальное: 75 мм
Горизонтальное: 30-20 мм
башня / рубка: 75 мм
Силовая установка: 12-цилиндровый дизельный двигатель жидкостного охлаждения В-2К, мощностью 580 л.с. (427 кВт) при 1800 об/мин
КПП: 5/1
Максимальная скорость: 34 км/час по шоссе
Емкость топливного бака: 615 л
Запас хода: 225 км по шоссе
Вооружение:
две 76,2-мм пушки ЗИС-5
два 7,62-мм пулемета ДТ
Боекомплект:
150 снарядов 107-мм
2646 патронов 7,62-мм
Удельное давление на грунт 0,80 кг/см2
Преодолеваемые препятствия: брод глубиной 1,5 м, стенка высотой 1 м, ров шириной 2,5 м, угол подъема 36°, угол спуска 35°, крен 30°
КВ-85
Боевая масса: 46 т;
Экипаж: 4 человека;
Годы разработки: 1943;
Годы производства: 1943;
Количество выпущенных: 148 штук.
Размеры
Длина корпуса: 6900 мм;
Длина с пушкой вперёд: 8490 мм;
Ширина корпуса: 3250 мм;
Высота: 2830 мм;
Клиренс: 450 мм.
Бронирование
Тип брони: гомогенная катаная средней твёрдости, литая башня;
Лоб корпуса (верх): 40/65° и 75/30° мм/град;
Лоб корпуса (низ): 75/−30° мм/град;
Борт корпуса: 60 мм;
Корма корпуса (верх): 40/35° мм/град;
Корма корпуса (низ): 75 мм;
Днище: 20-30 мм;
Крыша корпуса: 30 мм;
Маска орудия: 100 мм;
Борт башни: 100/15° мм/град;
Крыша башни: 40 мм.
Вооружение
Калибр и марка пушки: 85-мм Д-5Т;
Длина ствола: 52 калибра;
Боекомплект пушки: 70;
Углы ВН: −3…+23°;
Углы ГН: 360 градусов;
Прицелы: СТ-10, панорама Герца;
Пулеметы: 3 × 7,62-мм ДТ.
Подвижность
Тип двигателя: V-образный 4-тактный 12-цилиндровый дизель;
Мощность двигателя: 600 л.с.;
Скорость по шоссе: 42 км/ч;
Скорость по пересечённой местности: 10-15 км/ч;
Запас хода по шоссе: 330 км;
Запас хода по пересечённой местности: 180 км;
Удельная мощность 13 л.с./т;
Тип подвески: торсионная индивидуальная;
Удельное давление на грунт: 0,79-0,80 кг/см²;
Преодолеваемый подъём: 40 градусов;
Преодолеваемая стенка: 0,8 м;
Преодолеваемый ров: 2,7 м;
Преодолеваемый брод: 1,6 м.
КВ-5
Боевая масса, т: 100
Компоновочная схема: классическая, трёхбашенная
Экипаж, чел.: 6
История:
Производитель: ЛКЗ
Годы разработки: 1941
Годы эксплуатации: не выпускался
Количество выпущенных, шт.: существовал только макет
Бронирование:
Тип брони: Сварная
Лоб корпуса (верх), мм/град.: 180
Борт корпуса (верх), мм/град. 150
Днище, мм: 40:
Крыша корпуса, мм 40
Лоб башни, мм/град.: 180
Борт башни, мм/град.: 150
Вооружение:
Калибр и марка пушки: 107 мм, ЗИС-6
Пулемёты: 3 × 7,62-мм пулемёта + 3 × 12,7-мм пулемета
Подвижность:
Тип двигателя: 2 × V-образных 12-цилиндровых дизельныхводяного охлаждения В-2К
Мощность двигателя, л. с.: 2 × 600
Скорость по пересечённой местности, км/ч: около 40 км/ч
Тип подвески: индивидуальная торсионная
Преодолеваемая стенка, м: около 0,70
Преодолеваемый ров, м: 2,5
Преодолеваемый брод, м: около 1,50
КВ-4
Боевая масса, т: 82-107т
Компоновочная схема: Классическая
Экипаж, чел.: 5-9 человек
История:
Производитель: Кировский завод
Годы разработки: 1941
Годы производства: Не производился
Годы эксплуатации: Не эксплуатировался
Количество выпущенных, шт.: Остался в чертежах
Основные операторы: СССР
Размеры:
Длина корпуса, мм: 6500-9260
Ширина, мм: 3800-4030
Высота, мм: 3000-3780
Колея, мм: 2500-3180
Клиренс, мм: 500-600
Бронирование:
Тип брони: стальная
Лоб корпуса, мм/град.: 125-150мм
Лоб корпуса (верх), мм/град.: 80-130мм
Лоб корпуса (низ), мм/град.: 125-180мм
Борт корпуса, мм/град.: 125-180мм
Корма корпуса, мм/град.: 100-130мм
Днище, мм: 40-50мм
Крыша корпуса, мм: 40-60мм
Вооружение:
Калибр и марка пушки: 107-мм ЗИС-6 + 45-мм 20-К/76-мм Л-11
Боекомплект пушки: 85-108 + 103-300
Углы ВН, град.: +20° −12° + +80° −12°
Углы ГН, град.: 60°-360° + 45°-360°
Пулемёты: 2×7,62-мм ДС/4×7,62-мм ДТ
Другое вооружение: Огнемёт/Нет
Подвижность:
Тип двигателя: дизель М-40
Мощность двигателя, л. с.: 1200
Скорость по шоссе, км/ч: 35-50
Запас хода по шоссе, км: 180-320
Тип подвески: торсионная
КВ-2
Боевая масса, т: 52
Компоновочная схема: классическая
Экипаж, чел.: 6
История:
Количество выпущенных, шт.: 204
Размеры:
Длина корпуса, мм: 6950
Ширина, мм: 3320
Высота, мм: 3250
Клиренс, мм: 430
Бронирование:
Тип брони: гомогенная катаная
Лоб корпуса (верх), мм/град.: 75
Лоб корпуса (низ), мм/град.: 70
Борт корпуса (верх), мм/град.: 75
Борт корпуса (низ), мм/град.: 70
Корма корпуса (верх), мм/град.: 60—75
Корма корпуса (низ), мм/град.: 70
Днище, мм: 30—40
Крыша корпуса, мм: 30—40
Лоб башни, мм/град.: 75
Маска орудия, мм/град.: 110
Борт башни, мм/град.: 75
Корма башни, мм/град.: 75
Вооружение:
Калибр и марка пушки: 1 × 152-мм танковая гаубица обр. 1938/40 гг. (М-10Т)
Длина ствола, калибров: 24,3
Боекомплектпушки: 36 снарядов раздельно-гильзового заряжания
Прицелы: телескопический прицел ТОД-9, перископический ПТ-9, командирская панорама ПТ-К
Пулемёты: 3 × 7,62-мм ДТ-29
Подвижность:
Тип двигателя: 12цилиндровый Vобразный дизель жидкостного охлаждения
Мощность двигателя, л. с.: 600
Скорость по шоссе, км/ч: 34
Скорость по пересечённой местности, км/ч: 16
Запас хода по шоссе, км: 250
Запас хода по пересечённой местности, км: 150
Тип подвески: торсионная
Преодолеваемый подъём, град.: 36°
Преодолеваемая стенка, м: 0,87
Преодолеваемый ров, м: 2,7
Преодолеваемый брод, м: 1,6
КВ-1
Боевая масса, т: 43 (1939 г), 47,5 (1941 г).
Компоновочная схема: классическая
Экипаж, чел.: 5
История:
Годы производства: 1939—1942
Годы эксплуатации: 1940—1944
Количество выпущенных, шт.: 3230
Размеры:
Длина корпуса, мм: 6675
Ширина, мм: 3320
Высота, мм: 2710
Клиренс, мм: 450
Бронирование:
Тип брони: стальная катаная гомогенная
Лоб корпуса (верх), мм/град.: 75 / 30°
Лоб корпуса (середина), мм/град.: 60 / 70°[1]
Лоб корпуса (низ), мм/град.: 75 / 25°[1]
Борт корпуса, мм/град.: 75 / 0°
Корма корпуса (верх), мм/град.: 60 / 50°
Корма корпуса (низ), мм/град.: 75 / 0—90°
Днище, мм: 30—40
Крыша корпуса, мм: 30—40
Лоб башни, мм/град.: 75 / 20°
Маска орудия, мм/град.: 90
Борт башни, мм/град.: 75 / 15°
Корма башни, мм/град.: 75 / 15°
Крыша башни, мм: 40
Вооружение:
Калибр и марка пушки: 76-мм Л-11, Ф-32, Ф-34, ЗИС-5
Тип пушки: нарезная
Длина ствола, калибров: 41,6 (для ЗИС-5)
Боекомплектпушки: 90 или 114 (в зависимости от модификации)
Углы ВН, град.: −7…+25°
Прицелы: телескопический ТОД-6, перископический ПТ-6
Пулемёты: 3 × ДТ
Подвижность:
Тип двигателя: V-образный 12-цилиндровыйчетырёхтактный дизельныйжидкостного охлаждения
Мощность двигателя, л. с.: 600
Скорость по шоссе, км/ч: 34
Запас хода по шоссе, км: 150—225
Запас хода по пересечённой местности, км: 90—180
Удельная мощность, л. с./т: 11,6
Тип подвески: торсионная
Удельное давление на грунт, кг/см²: 0,77
Т-35
Страна: СССР
Разработан, год: 1945
Масса, кг: 3,75 (без патронов) / 3,9 (снаряжённый)
Длина, мм: 1260/1020 (со штыком в боевом/походном положении)
Длина ствола, мм: 520
Принципы работы: отвод пороховых газов, запирание перекосом затвора вниз, самозарядный
Начальная скорость пули, м/с: 735
Калибр, мм: 7,62
Патрон: 7,62×39 мм
Прицельная дальность, м: 1000
Вид боепитания: коробчатый двухрядный неотъёмный магазин, заряжаемый обоймой на 10 патронов
Прицел: секторный
Скорострельность, выстрелов/мин: 30—40 (боевая)
СМК
Страна: СССР
Разработан, год: 1940
Масса, кг: 3,8 (без патронов и штыка)
Длина, мм: 1226 без с штыка, 1463 со штыком
Длина ствола, мм: 625
Принципы работы: отвод пороховых газов, запирание перекосом затвора вниз
Начальная скорость пули, м/с: 830
Калибр, мм: 7,62
Патрон: 7,62×54 мм
Вид боепитания: коробчатый, отъемный магазин на 10 патронов
Скорострельность, выстрелов/мин: 20—25
Т-100
Страна: СССР
Разработан, год: 1891
Масса, кг: 4,5
Длина, мм: со штыком/без штыка — 1738/1306 (пехотная), 1666/1 232 (драгунская и обр. 1891/30), —/1020 (карабин)
Длина ствола, мм: 800 (пехотная), 729 (драгунская и обр. 1891/30), 510 (карабин)
Принципы работы: скользящий затвор
Начальная скорость пули, м/с: 865—870
Калибр, мм: 7,62
Патрон: 7,62×54 мм
Прицельная дальность, м: 2 000
Вид боепитания: неотъёмный магазин на четыре патрона, снаряжаемый обоймами, + 1 патрон в патроннике
Прицел: открытый или оптический
Скорострельность, выстрелов/мин: 10
Т-150
Страна: СССР
Разработан, год: 1936
Масса, кг: 3,8
Длина, мм: 1260
Длина ствола, мм: 612
Принципы работы: Отвод пороховых газов
Начальная скорость пули, м/с: 840
Калибр, мм: 7,62
Патрон: 7,62×54R мм
Прицельная дальность, м: до 1500
Вид боепитания: коробчатый, отъемный магазин на 15 патронов
Скорострельность, выстрелов/мин: 800
