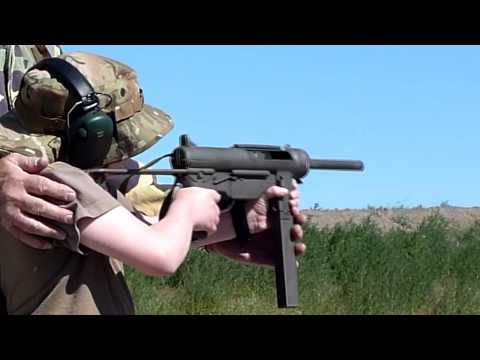

М3 («Grease gun») — американский пистолет-пулемёт времён Второй мировой войны. Разработан коллективом конструкторов (Р. Штадлер, Д. Хайде, Ф. Симсон) в качестве более дешевого и технологичного в производстве оружия на замену пистолету-пулемёту Томпсона. Принят на вооружение в декабре 1942 года. Прозвище «Grease gun» (рус. маслёнка) он получил за внешнее сходство с шприцом-маслёнкой и постоянную нужду в смазке для обеспечения надежного функционирования внутренних механизмов.



Конструкция



   Пистолет-пулемёт работает на принципе отдачи свободного затвора. Он состоит из следующих основных частей и механизмов:



Ствол.



Затворная коробка.



Запирающий, спусковой и ударный механизмы.



Механизм заряжания.



Выдвижной металлический приклад.



Магазин с подающим механизмом.



Прицел.



Ствол соединён со втулкой наглухо, а втулка при сборке ввинчивается в затворную коробку.



   Запирающий механизм состоит из затвора с бойком и двух симметрично расположенных возвратно-боевых пружин с направляющими стержнями. Затвор и боёк представляют собой одну деталь, спусковой механизм находится в нижней части затворной коробки и позволяет вести только автоматический огонь. Он состоит из спускового крючка с пружиной, спусковой тяги и спускового рычага. Спусковой крючок тягой соединён со спусковым рычагом. Механизм заряжания находится в специальной коробке, которая присоединяется снизу к затворной коробке с помощью предохранительной скобы спускового механизма. Он состоит из рукоятки заряжания с пружиной, рычага и толкателя. При отведении рукоятки заряжания назад рычаг поворачивается, а толкатель, соединённый с рычагом, отводит затвор назад. К передней части коробки механизма заряжания приварен отражатель.



Оружие: M3 (пистолет-пулемёт)



Страна: США



Разработан, год: 1942



Масса, кг: 3,63 (M3) / 3,47 (M3A1)



Длина, мм: 570/745 мм со сложенным/разложенным прикладом



Принципы работы: свободный затвор



Начальная скорость пули, м/с: 280



Калибр, мм: 11,43 (.45 АСР), 9 (9×19)



Патрон: .45 АСР (также 9×19 мм Парабеллум для М3А1)



Прицельная дальность, м: 90 (9×19), 50 (.45)



Вид боепитания: коробчатый магазин на 30 патронов



Прицел: диоптрический нерегулируемый целик и мушка



Скорострельность, выстрелов/мин: 450—500
